Kia Sportage 4 QL установка сигнализации

  • 4241 Просмотр

Точки подключения Kia Sportage 4

Точки подключения Kia Sportage 4 модель с 2016 года, комплектация кнопка старт стоп или ключ зажигания



Подключение к CAN Kia Sportage 4

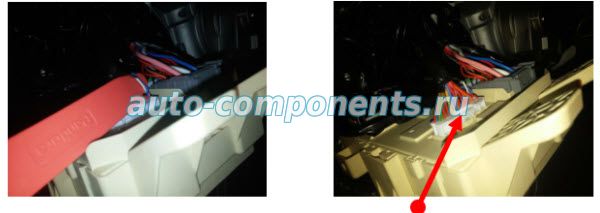

Витая пара CAN-шины находится в блоке BCM с обратной стороны

Точки подключения Kia Sportage 4

Подключитесь к витой паре в следующей последовательности:

 оранжево-белый  к  Синему ( CAN-H);
 оранжево-черный  к  Белому ( CAN-L).

Демонтаж пластиковых панелей Kia Sportage 4

Точки подключения Kia Sportage 2016

Открутите винты далее демонтируйте панель

Подключение автозапуска с кнопкой Kia Sportage 4

Для реализации функции автозапуск , требуется подключится к силовым цепям за блоком предохранителей

Точки подключения Kia Sportage 4

Подключение производится в разъеме блока BCM с обратной стороны.

Розовый  Зажигание 1   (+12в).
Синий Зажигание 2    (+12в).
Белый  АСС         (+12в).
Красный тонкий Стартер   (+12в).

Подключение автозапуска с ключом Kia Sportage 4

Точки подключения Kia Sportage 4

Точки подключения Kia Sportage 4

Для обхода штатного иммобилайзера, подключите зелёно-оранжевый провод LIN сигнализации пандора к  розовому проводу  EMS COM идущего в синий разъем  в левой кик панели во время старта двигателя провод EMS COM разрывать каналом обходчика.
