Старлайн А93 на Renault Arkana

  • 363 Просмотра

Старлайн на Рено Аркана

Подключаем Старлайн А93 на Рено Аркана с 2019 года в комплектации Механика или Автомат

Снимаем панель приборов Рено Аркана. Для этого сначала нужно снять пластиковую накладку под рулевой колонкой. Затем слева от рулевой колонки снимаем накладку и воздуход (крепление на защёлках). Далее снимаем панель с воздуховодами и декоративную накладку справа от рулевой колонки (крепление на защёлках)

Снять левый воздуховод Аркана

Далее снимаем верхнюю накладку кожуха рулевого вала и накладку панели приборов. Затем отвернуть два самореза крепления панели приборов и снять её, отсоединив разъём

Панель приборов снята Аркана

Точки подключения Рено Аркана

Подключение массы в штатное место над монтажным блоком предохранителей.

Подключение массы

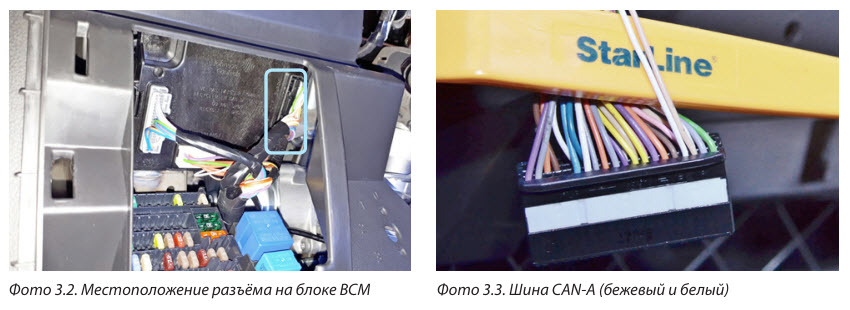

Подключение шины CAN-А в жгуте чёрного разъёма блока BCM

Подключение CAN Аркана

В жгуте разъёма замка зажигания подключить силовые цепи запуска двигателя, питание и силового модуля автозапуска. Данные соединения рекомендуется выполнить методом пайки.

автозапуск Аркана

схема подключений Аркана

В жгуте серого разъёма блока BCM выполнить подключение цепи управления реле стартера согласно Схеме 1.
